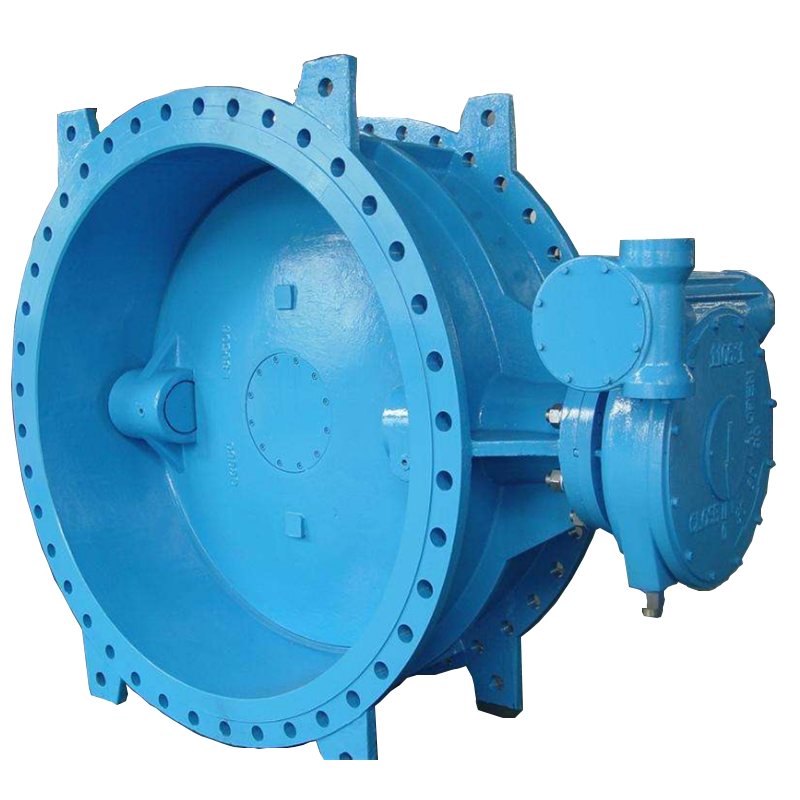

通風蝶閥系列中的硬密封蝶閥為偏心金屬密封結構,密封形式為金屬對金屬密封,可調換金屬密封圈對金屬密封,不銹鋼板與石墨復合板密封圈對金屬密封.硬密封蝶閥的驅動形式除了電動之外還有：手動,蝸輪桿傳動,氣動等。本類閥門在管道中一般應當水平安裝。

硬密封蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則呈全開狀態。

按密封面材質

(1)軟密封蝶閥。

a.密封副由非金屬軟質材料對非金屬軟質材料構成。

b.密封副由金屬硬質材料對非金屬軟質材料構成。

(2)金屬硬密封蝶閥。密封副由金屬硬質材料對金屬硬質材料構成。

按密封形式

(1)強制密封蝶閥

a.彈性密封蝶閥。密封比壓由閥門關閉時閥板擠壓閥座，閥座或閥板的彈性產生

b.外加轉矩密封蝶閥。密封比壓由外加于閥門軸上的轉矩產生

(2)充壓密封蝶閥。密封比壓由閥座或閥板上的彈件密封元件充壓產生

(3)自動密封蝶閥。密封比壓由介質壓力自動產生。

硬密封蝶閥是以圓形蝶板（密閉件）隨閥軸的轉動來實現管道的開啟或關閉的閥門，主要做截斷閥使用,亦可設計成具有切斷和節流調節的功能。硬密封蝶閥在低壓大中口徑管道上的使用越來越多。硬密封蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則呈全開狀態。

硬密封蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該電動閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯Yi的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。

如果要求蝶閥作為流量控制使用，主要的是正確選擇閥門的尺寸和類型。硬密封蝶閥的結構原理尤其適合制作大口徑閥門。硬密封蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。
